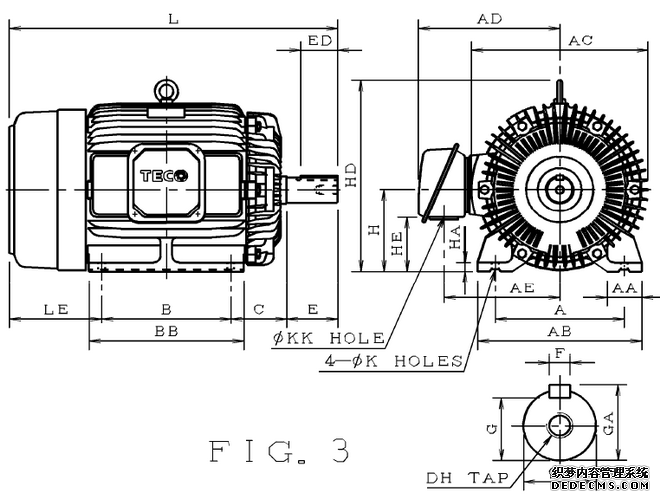

TEGH AEEFF3-18.5KW-4P-180M 安裝圖紙 | ||||||
![]() |
||||||
品牌 | 型號 | 極數 | 功率 | 馬力 | 安裝方式 | 框號 |
TECO | AEEFF3 | 4P | 18.5KW | 25HP | B3/臥式 | 180MC |
A | AA | AB | AC | AD | AE | AF |
279.0 | 75.0 | 355.0 | 382.0 | 305.0 | 250.0 | - |
B | BA | BB | C | H | HA | HC |
241.0 | - | 297.0 | 121.0 | 180.0 | 22.0 | - |
HD | HE | K | KK | L | LE | D |
431.0 | 119.0 | ψ14.5 | ψ52 | 672.0 | 200.0 | 48.0 |
E | ED | EE | F | G | GA | DH |
110.0 | 80.0 | - | 14.0 | 42.5 | 51.5 | M16×32 |
DEBEARING | NDEBEARING | |||||
6311ZZ | 6310ZZ | |||||
NOTE: 1.Dimensions in mm; 2.Data subject to change without notice *參數資料來源于樣本數據,僅供選型參考使用,不做下單確認依據! |
